Note dui Dipoli OPEN SLAVE (manica aperta)
________________________________________________________
Principio di funzionamento
degli elementi OPEN SLEEVE (a manica aperta)
Questo tipo di configurazione di dipolo/elementi permette di realizzare una direttiva bibanda (VHF UHF)
Primo tipo:
Su un dipolo per la frequenza f1 (regolarmente alimenteto con il coax) viene infilato un tubo di dimensioni calcolate e provvisto di un foro per far passare il coax per il dipolo f1.
Si otterrà una seconda risonanza (più alta) sulla frequenza f2 .

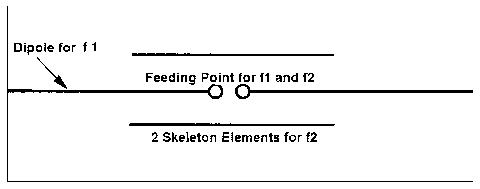

Secondo tipo:
Il tubo ("manica") può essere sostituito da due elementi passivi installati vicino il dipolo di f1 ( "open-manica" ).
Si otterrà comunque una seconda risonanza sulla frequenza f2.
La regolazione della lunghezza degli elementi e la loro distanza dal dipolo di f1 risulta molto più facile che con un elemento a tubo.

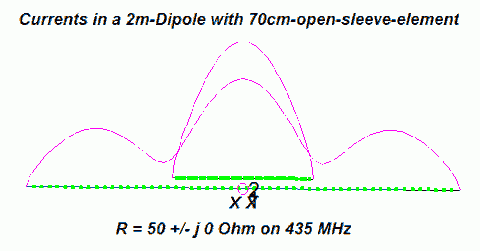

Terzo tipo:
Si è verificato che è sufficienta anche un solo elemento per ottenere una sisonanza anche sulla frequenza f2
Regolando la lunghezza di questo elemento si potrà impostare la frequenza di f2.
Regolando la distanza di questo elemento dal dipolo per f1, si potrà regolare la resistenza di radiazione per f2.
Un caso di applicazione di questa configurazione si verifica tra le frequenza 144MHz e 435MHz in quanto 435MHz è un armonica dei 144MHz, e il dipolo f1 risuonante sui 2m risuona anche su 3/2 lambda sui 70cm.
_______________________________________________________
by:dk7zb
