Dipolo orizzontale per i 50 Mhz



Dipolo ripiegato

realizzato con del cavo coassiale a 50 Ohm.


La realizzazione dell’antenna è molto semplice, si prende del cavo coassiale, dell’impedenza uguale a quella che si vuole dare all’antenna, si calcola la lunghezza d’onda della frequenza a cui si deve accordare l’antenna con la seguente formula:

Formula per il calcolo della lunghezza d'onda

La frequenza deve essere espressa in Hertz, in questo caso 50000000 Hz (50 MHz), per ottenere la lunghezza d’onda in metri, il risultato sarà 6 metri.


Si prende uno spezzone di cavo coassiale pari a mezza lunghezza d’onda calcolata con la formula di prima, ora si può facilmente trovare il centro del filo semplicemente riepiegandolo a metà e facendo combaciare i capi.



Dal centro vanno tolti 2 cm di guaina, uno da un lato e uno da l’altro, tagliare anche la calza di schermo in 2 parti.


Si comincia dagli estremi, si spella il cavo fino a estrarre qualche centimetro (3 o 4) del centrale del cavo, che va ripegato e saldato alla calza, poi si ripete la procedura per l’altro capo.


Ora non resta che collegare le due calze centrali al coassiale, che dovrà essere della stessa impedenza, che verrà utilizzato per la discesa. Naturalmente e consigliabile verificare con un ROSmetro l’antenna, che potrà essere ottimizzata accorciando il dipolo se si accorda su una frequenza più bassa, o al contrario all’ungandolo.
Nella figura seguente si può vedere lo schema di costruzione del dipolo.

Schema di costruzione del dipolo

Realizzata l’antenna resta il problema di come sostenere un cavo lungo circa 3 metri, la cosa più semplice sarebbe stata collegare tutto a dei tiranti, ma questa soluzione richiedeva di avere due punti di ancoraggio abbastanza alti e l’impossibilità di ruotare il dipolo. Tutte queste caratteristiche non si addicono al SOTA, perchè in cima alle montagne difficilmente si trovano due alberi a cui legare i tiranti.
La soluzione adottata consiste nell’utilizzare tubi in PVC per impianti elettrici, vediamo come assemblare il tutto.

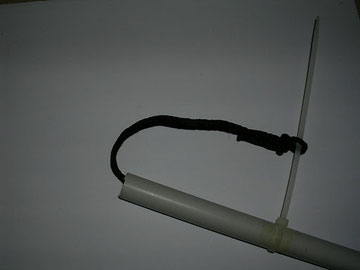

Nel mio caso il tubo comprato era lungo 3 metri, comunque per la realizzazione servono due spezoni da 1,50 metri, prendere il cavo coassiale già preparato e legarci agli estremi del cordino come indicato in figura.

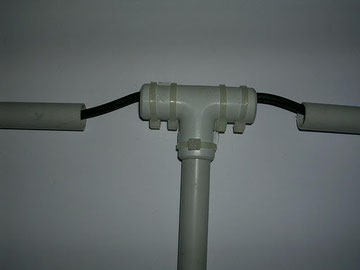

Il dipolo messo in orizzontale, tende a... piegarsi un po' per il peso ...



si potrebbe pensare a cambiare la T da 16mm con una T da 20mm sempre dello stesso modello di PVC e RINFORZARE i 2 bracci da 16mm con 2 pezzi di tubo da 20mm lunghi circa  80cm o 1 metro.



Non costerebbe nulla applicare due mini tiranti, con 2 alternative:

1- usando una crocera al posto della T

2- usando una bacchetta pexiglas e ovviamente per entrambe le soluzioni, 2 tiranti plastici.
