Hentenna 50MHz

    _________________________________________________



La Hentenna o Loop Giapponese



La "Hentenna" fu sviluppata inizialmente in 6 metri da radioamatori giapponesi (JE1DEU / JH1FCZ / JH1YST) nel 1970.

L'antenna Hen è facile da costruire, ha un buon rendimento e molti vantaggi: non richiede parti speciali, è possibile regolare agevolmente il R.O.S., si possono usare molti tipi di materiale, anche semplice fili elettrico.





Fondamentalmente la HENTENNA è una loop a 1 lunghezza d'onda



- La radiazione principale è orizzontale

- Basso angolo d'irradazione
- 3-3,5 dBd di guadagno
- La performance è equivalente a una Yagi 2-3 elementi
- Ampia larghezza di banda e dirittività sui due lati aperti



modello tridimensionale dell'agolo di radiazione





Realizzazione della HENTENNA



Formula generale

W =1/6 WL

H = 1/2 WL

S = circa 1/10 WL


Necessita l'aggiustamento

(Punti "a" e "b")



f = Punto di alimentazione

WL = Lunghezza d'onda



La formula è applicabile dalle HF alle UHF





Dimensioni per i 6m

W = 1.0m

H  3.0m

S  = 0.6m



f = 50 o 75 Ohm  alimentare qui direttamente

     con il cavo coassiale

     (un'alimentazione bilanciata e' preferibile)

WL = Lunghezza d'onda






Come regolare il R.O.S.:

1. Muovere il punto "a" e "b" per la taratura
Se S aumenta si adatta sulla frequenza in alto
Se S diminuisce si adatta sulla frequenza in basso

2. Quando il punto di adattamento è stato trovato e l'SWR è piu' alto di 1:1.5, provare a muovere rispettivamente i punti "a" e "b" per piccoli spostamenti di S1 in più o in meno per trovare la migliore posizione per SWR. Questa azione serve a bilanciare la hentenna. S1 è la lunghezza "S" regolata.



da: www.radiotelegrafisti.it/e107_plugins/content/content.php?content.14



______________________________________________________

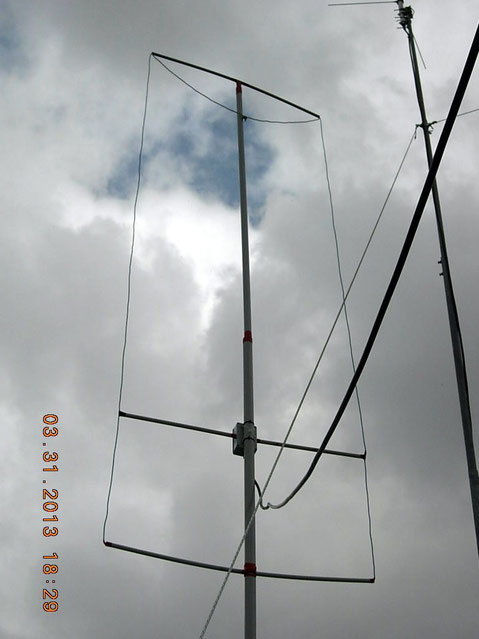

      LA MIA HENTENNA per i 6m





____________________________________________________



                         ALTRE REALIZZAZIONI

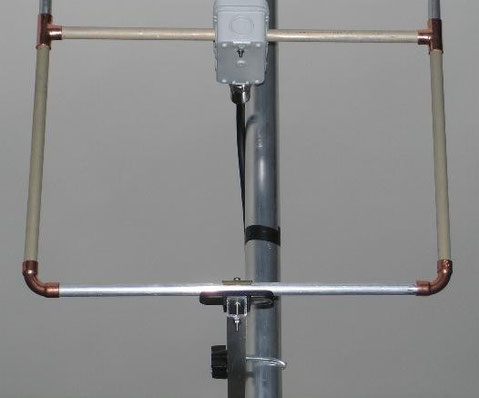

Hentenna 50MHz realizzata da Giuseppe IZ0VRT
