Dipoli - Dimensioni e Note



________________________________________________________

















________________________________________________________





Di seguito riporto le misure indicative della lunghezza totale dei dipoli per le bande di maggior uso:



80 m = 37,70 metri (40,2 per il CW)

40 m = 20,10 metri (20,3 per il CW)

20 m = 10,05 metri (10,16 per il CW)

15 m = 6,67 metri (6,74 per il CW)

10 m = 4,90 metri (5,05 per il CW)



N.B.: Quella indicata è la lunghezza elettrica; tagliate sempre un po' di cavo in più per la taratura e per i vari

fissaggi e piegamenti.



L’impedenza del cavo di discesa dovrebbe essere di 75 Ω, che tende a variare nel caso di V invertita; vanno

bene anche i cavi da 50/52 Ω.



Il dipolo per i 40 metri risuona abbastanza bene anche in 15 metri e, lavorando in 3° armonica, offre anche un paio di dB di guadagno.







MISURE CALCOLO LUNGHEZZA DIPOLI

(per autocostruzioni)





Dipolo Orizzontale



L (metri) = 150/freq. (MHz)

(tagliare a metà per avere i due bracci)

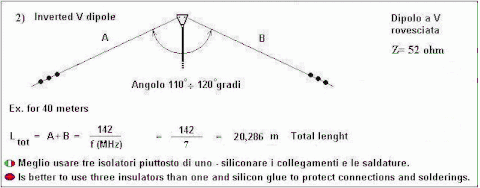

Dipolo a V invertita con angolo di apertura di 120°



L (metri) = 141,9/freq. (MHz)

(tagliare a metà per avere i due bracci)





Dipolo a V invertita con angolo di apertura di 90°



L (metri) = 141,2/freq. (MHz)

(tagliare a metà per avere i due bracci)



______________________________________________________



By: IK8VKW
