L'antenna LONG WIRE (o beverage)  è una antenna funzionale, economica e facile da realizzare, ideale per chi si interessa alle trasmissioni in HF (onde corte).

La constuzione di una Long Wire e' abbastanza semplice e veloce, infatti l'antenna e' costituita principalmente da un LUNGO FILO (...)  ..lungo più o meno dai 10 ai 50 metri con la sola aggiunta di un adattatore sulla linea di discesa verso il TRX.

L'antenna formata dal solo filo presenta un'impedenza di circa 400-600 Ohm, quindi necessita di un adattatore di impedenza di 9:1 per avvicinarla al valore richiesto di 50 Ohm.

La misura del filo è legata allo spazio che abbiamo a disposizione, la regola è quella di usare la massima lunghezza possibile, evitando delle lunghezze particolari che possono creare problemi di armoniche (vedi di seguito).

Le lunghezze del filo più comunemente utilizzate sono:

30m o 16,2m.

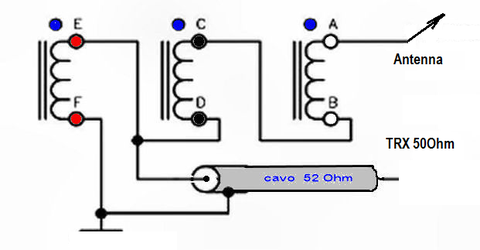

Per realizzare l'adattatore UN-UN 9:1 è necessario un toroide Amidon T-200 (rosso) e seguire il progetto qui sotto.  (comunque, vanno bene tutti i trasformatori di impedenza 9:1).

9 SPIRE TRIFILARI

E' bene inserire un fitro Choke dopo il trasformatore per evitare rientri di RF verso l'apparato.
