Mani Libere per Yaesu FT7800

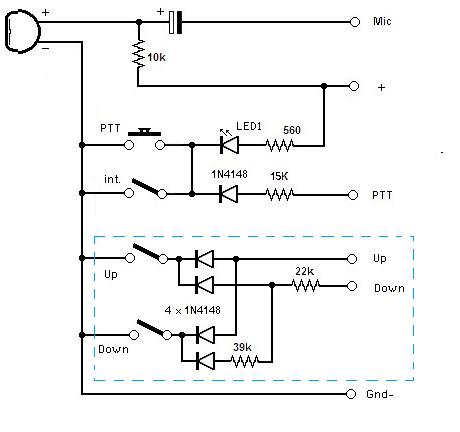

Schema ormai collaudato e semplice da realizzare.

La capsula electrect come sempre la alimentata tramite  una resistenza di polarizzazione da 10K ed un condensatore al tantalio di 0,68u per far passare il segnale audio verso l'ingresso microfonico dell'apparato (MIC, + e – o GND).

Per la funzione PTT è utilizzato un diodo con in serie una resistenza da 15Kohm e un led per segnalare la trasmissione.

Per restare in TX senza dover tener sempre premuto il pulsante,  inserire in parallelo al pulsante un interruttore ON OFF.

Se volete inserire anche i tasti UP e DWN  per lo scan delle memorie, potete aggiungere la circuiteria riportata nello schemino UP DWN.

Per l’uso in macchina, per evitare eventuali problemi di interferenze, inserire delle ferriti sull’alimentazioni e sul filo del microfono.
