Carico Fittizio
____________________________________________________
Un carico fittizio è solo uno di quegli strumenti utili nel nostro laboratorio o stazione radio.
E 'un carico che ha una impedenza puramente resistiva di 50 ohm. (in tutte le frequenze radioamatoriali).
____________________________________________________
CARICO FITTIZIO 50 Ohm
____________________________________________________
I Carichi fittizi o Dummy-load sono di facile realizzazione ed anche relativamente poco costosi
da realizzare da soli, utilizzando uno o più resistenze adatte.
Si devono utilizzare resistenze NON INDUTTIVE ( a impasto di carbone)
Si puo' usare una sola grossa e potente resistenza o ( più spesso ) vengono utilizzate una serie di resistenze collegate in parallelo, in modo da distribuire una piccola corrente su ogniuna ma con valore resistivo adatto a risultare 50 Ohm una volta collegate in parallelo.
|
Ad esempio, con 20 resistenze da 1K Ohm 2W collegate in parallelo si ottiene un carico 50 ohm e 40 W.
Si possono usare quattro resistenze ceramiche 50 Ohm 100W collrgandole due a due in serie e poi in parallelo tra loro.
E' indispensabile in ogni caso usare un dissipatore di calore.
Alette di raffreddamento... molti usano mettere le resistenze in bagno d'olio, in un barattolo.
|
Per comodità si possono installare un BNC e un SO-239 coassiale jack in
parallelo.
____________________________________________________

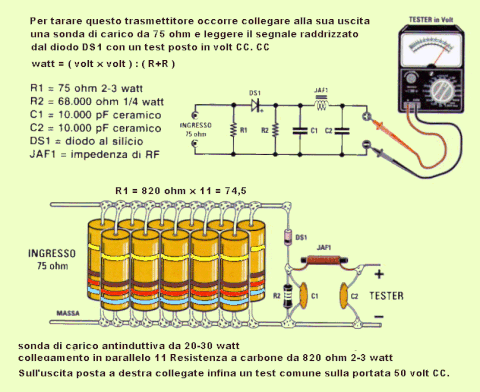

CARICO FITTIZIO 75 Ohm
____________________________________________________
