Calcolo adattamento di impedenza Hairpin - Stub - Gamma Match



________________________________________________________



E' possibile adattare  qualsiasi tipo di impedenza di tipo Z = R ± jX a una resistenza Ri tramite una struttura a L di due soli elementi disposti secondo tre diverse reti.



   Supponendo di dover adattare l'impedenza di una qualsiasi antenna con quella di un cavo coassiale, i dati da inserire negli appositi campi sono:

  1. l'impedenza caratteristica del cavo espressa in Ohm

  2. la frequenza di funzionamento espressa in Mhz

  3. la parte reale dell'impedenza dell'antenna espressa in Ohm

  4. la parte immaginaria dell'impedenza dell'antenna comprensiva del segno - se negativa

   I dati che si otterranno dal calcolo consistono nel valore di induttanza della bobina e il valore della capacità del condensatore con l'indicazione di quale o quali reti è possibile impiegare.



Link Calcolo On Line



http://www.ir3ip.net/i0jfe/impedenza/impedenza.htm







 Il form a questo link consente di determinare il numero delle spire e la lunghezza della bobina dati l'induttanza, il diametro della bobina e quello del filo.







Hairpin

   Si tratta di una particolare rete di adattamento a L che consiste nel mettere in parallelo ai morsetti dell'antenna una linea di trasmissione terminata in corto circuito; l'avvertenza é quella di realizzare il radiatore un poco più corto tale da presentare una reattanza capacitiva che sarà compensata dall'hairpin, che é un componente induttivo, il quale al tempo stesso forza la trasformazione d'impedenza trattandosi di un circuito risonante parallelo.





________________________________________________________









Lo stub

   Si tratta di una rete di adattamento realizzata con uno spezzone di cavo lungo 1/4 lambda elettrico (la lunghezza tiene conto del fattore di velocità del cavo ad es. 0,66 per RG59) in serie al cavo di discesa. Il metodo è utilizzabile con antenne risonanti (la componente reattiva deve essere prossima allo zero).





_______________________________________________________

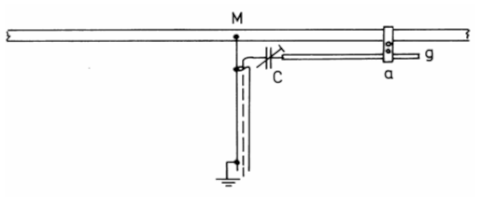

Il GAMMA MATCH





Questo tipo di adattatore d’impedenza, di larghissima diffusione, è preferito per la sua semplicità di realizzazione.



Viene adottato quando il radiatore dell’antenna è di unica dimensione e connesso a massa.



 http://www.ve3sqb.com/
