MISURE CALCOLO LUNGHEZZA DIPOLI



Dipolo Orizzontale

 L (metri) = 150/freq.(Mhz)


Dipolo a V invertita   con angolo di apertura di 120°

L (metri) = 141,9/freq.(Mhz)


Dipolo a V invertita  con angolo di apertura di 90°

L (metri) = 141,2/freq.(Mhz)



__________________________________________________


MISURE CALCOLO LUNGHEZZA LONG WIRE


Feet = 984 * ( N-0,025 )/freq.(Mhz)


N = numero delle lunghezze d'onda (1,2..)

 (1 Feet = 30,48 cm .)



__________________________________________________



LUNGHEZZE di CAVO non RISONANTI (in metri)

NON risonanti  sulle bande radiantistiche



     7 - 9

10,5 - 13

13,8 - 14,1

15,6 - 18,9

21,3 - 24,3

25,8 - 27

27,9 - 29,1

31,8 - 33,6

42,3 - 44,1



___________________________________________________



LUNGHEZZE RISONANZA RADIALI



L (cm.) =  73/freq. (Mhz)



___________________________________________________









Long Wire



Calcolo della lunghezza del filo.

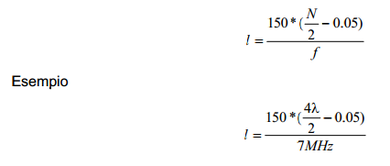

La lunghezza del filo espressa in metri, viene calcolata in base alla formula qui sotto, dove N indica la lunghezza in λ,

f  indica la frequenza in MHz.



Si sceglierà la frequenza della banda più bassa per la quale si desidera che risuoni.







Quindi per un’antenna, con 4 λ a 28.000 MHz, con la frequenza di risonanza la più bassa 7 MHz, si ottiene una lunghezza totale del filo di 41, 78m.  λ = 4 a  28MHz visto che λ = 1 a 7MHz.
